21KV 35KVの構造のための耐火性120mm2中型の電圧ワイヤー

21KV 35KVの構造のための耐火性120mm2中型の電圧ワイヤー

    • 21KV 35KV Fire Resistant 120mm2 Medium Voltage Wire For Construction
    • 21KV 35KV Fire Resistant 120mm2 Medium Voltage Wire For Construction
  • 21KV 35KV Fire Resistant 120mm2 Medium Voltage Wire For Construction

    商品の詳細:

    起源の場所: 中国
    ブランド名: OEM
    証明: ISO/RoHS/CE

    お支払配送条件:

    最小注文数量: 200メートル
    価格: Negotiable

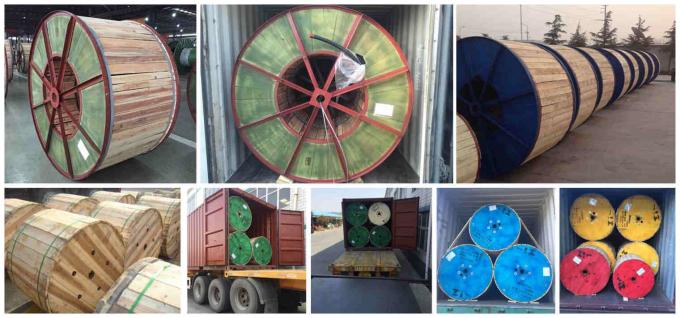

    パッケージの詳細: 木のドラム
    受渡し時間: 5-15day
    支払条件: L/C、T/T
    供給の能力: 1週あたりの50000meters
    接触
    詳細製品概要
    コンダクターの中心: アニールされた銅か堅い引かれたアルミニウム 絶縁材: 架橋結合されたポリエチレン(XLPE)
    装甲タイプ: DSTA/SWA/AWAかUnarmoured 外の外装材料: ポリ塩化ビニール(ポリ塩化ビニール)またはポリエチレン(PE)
    標準: BS IEC ASTM DIN、IEC 60502-2、GB12706、IEC60228 色: 黒いまたは条件として
    パッキング: 木鋼鉄ドラム、スチール ドラム、木のドラム 特別なRequiremets: 耐火性、炎-抑制剤は、低い煙ハロゲン放します
    サンプル: Y、 適用: 地下、構造、産業、電力配分および送電線
    電圧: 3.6KVへの35KV
    ハイライト:

    21KV medium voltage wire

    ,

    21KV 120mm2 Medium Voltage Wire

    ,

    120mm2 35KV Medium Voltage Wire

    21KV 35KVの構造のための耐火性120mm2中型の電圧ワイヤー







    中型の電圧ケーブルの電圧



    3.6/6KV、6/10KV、8.7/15KV、12/20KV、18/20KV、21/35KV、26/35KV

    MVケーブル



    中型の電圧ケーブルの構造



    1.コンダクター:銅かアルミニウム(class1かクラス2)

    2.内部の半導体層

    3.絶縁材:十字のインクをしみ込ませられたポリエチレン(XLPE)

    4.外の半導体層

    5. 装甲かUnarmoured

    6. 伝導性材料の包むこと

    7. スクリーン:銅線または銅テープの組みひも

    8. 分離器

    9.外のジャケット:ポリ塩化ビニールかPE



    中型の電圧ケーブルの塗布



    、トンネルで、ケーブルの堀で、または地面で直接屋内で、屋外に置かれるケーブルはのために電力の配電網のような固定取付けか産業施設、外的な機械力に耐えることできる大きい引き力に耐えることない使用される。

    MVケーブル



    中型の電圧ケーブルの特徴



    1. XLPEの最高の長い間の実用温度はケーブルをである90°C絶縁した

    2.ケーブルの温度を取付けることは0°Cよりより少なくあるべきではない

    3.最高の短絡の温度は250°Cを、より多くのthan5秒超過することではない。

    4.ない十分な機械引きの落下の限界なしで置かれなさい、単心ケーブルは鉄の管で置かれるか、またはケーブルのまわりの一周された鉄用具によって固定することができない



    中型の電圧ケーブル タイプ及び塗布



    タイプ

    名前

    主要出願

    CUの中心

    ALの中心





    YJV/YJY

    YJLV/YJLY

    XLPEは、PVC/PEおおった送電線を絶縁した

    置くこと、トンネル屋内、運河および地下のため。外的な機械力に耐えること置かれるの間にないしかし牽引力に耐える

    YJV22/YJV23

    YJLV22/YJLV23

    XLPEは、装甲鋼鉄テープPVC/PEおおった送電線を絶縁した

    置くこと、トンネル屋内、運河および地下のため。外的な機械力に耐えることできるしかし大きい引き力に耐えることない

    YJV32/YJV33

    YJLV32/YJLV33

    XLPEは、装甲薄い鋼線PVC/PEおおった送電線を絶縁した

    シャフトで置くことのため、レベルの水地下意志の大きい相違。外的な機械力および適当な引き力に耐えることできる

    YJV42/YJV43

    YJLV42/YJLV43

    XLPEは、装甲厚い鋼線PVC/PEおおった送電線を絶縁した

    水および海底で置くことのため。肯定的な圧力および引き力に耐えることできる



    MVケーブル

    21/35KV XLPEはポリ塩化ビニールの外装の銅の中心MVをケーブルで通信するデータを絶縁する

    中心およびわずかな横断面のNO

    操作
    電圧
    最高。

    体言
    電圧
    U0/U

    絶縁材
    厚さ

    外装
    厚さ
    体言
    価値

    外Ø
    およそ。

    重量
    およそ。

    空気30℃の現在の評価

    現在の評価は20℃を埋めた

    20℃の最高DCの抵抗

    ² mmの

    kV

    kV

    mm

    mm

    mm

    kg/km

    Ω/km

    1 x 50

    40.5

    21/ 35

    9.3

    2.1

    34.8

    1533

    245

    225

    0.39

    1 x 70

    40.5

    21/ 35

    9.3

    2.1

    36.4

    1791

    305

    275

    0.27

    1 x 95

    40.5

    21/ 35

    9.3

    2.2

    38.3

    2115

    370

    330

    0.19

    1 x 120

    40.5

    21/ 35

    9.3

    2.2

    39.7

    2408

    430

    375

    0.15

    1 x 150

    40.5

    21/ 35

    9.3

    2.3

    41.4

    2769

    490

    425

    0.12

    1 x 185

    40.5

    21/ 35

    9.3

    2.3

    43.1

    3167

    560

    480

    0.1

    1 x 240

    40.5

    21/ 35

    9.3

    2.4

    45.5

    3790

    665

    555

    0.08

    1 x 300

    40.5

    21/ 35

    9.3

    2.5

    48.1

    4481

    765

    630

    0.06

    1 x 400

    40.5

    21/ 35

    9.3

    2.6

    51.4

    5561

    890

    725

    0.05

    1 x 500

    40.5

    21/ 35

    9.3

    2.7

    57.1

    6894

    1000

    825

    0.04

    1 x 630

    40.5

    21/ 35

    9.3

    2.8

    60.8

    8263

    1160

    940

    0.03

    MVケーブル
